人造板的生產工藝相對比較復雜，但是一般可以包含以下5個主要工藝：

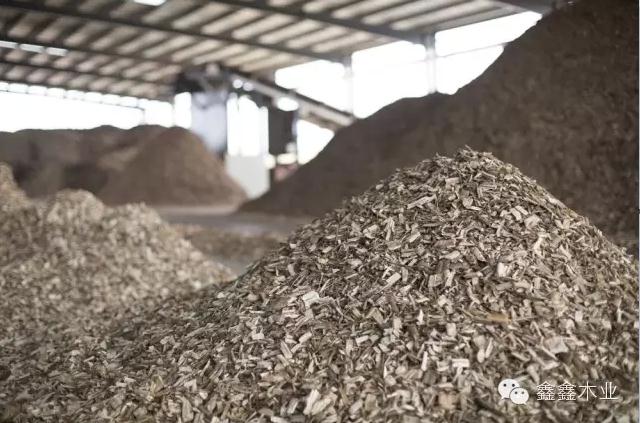

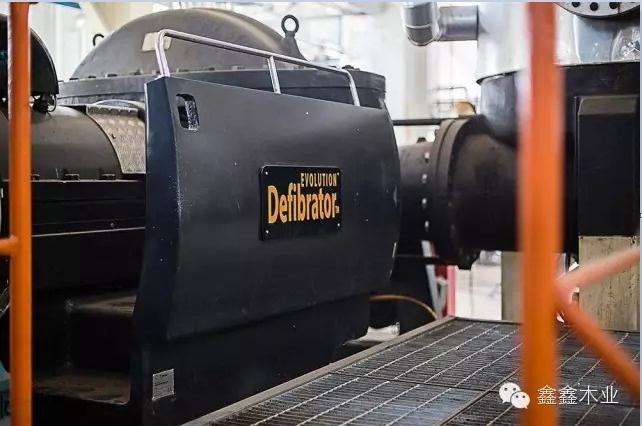

原材料處理和產品最終加工，都要應用切削工藝，如單板的旋切、刨切,木片、刨花的切削，纖維的研磨分離，以及最終加工中的鋸截、砂磨等。將木材切削成不同形狀的單元，按一定方式重新組合為各種板材，可以改善木材的某些性質，如各向異性、不均質性、濕脹及干縮性等。大單元組成的板材力學強度較高，小單元組成的板材均質性較好。?

二、干燥

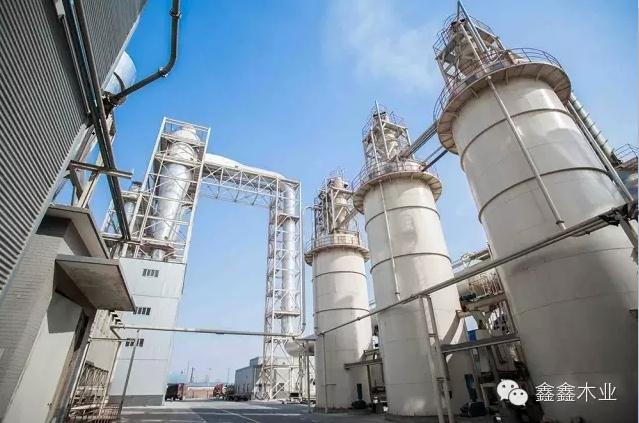

干燥包括單板干燥、刨花干燥、干法纖維板工藝中的纖維干燥及濕法纖維板的熱處理。干燥的工藝和過程控制與成材干燥有所不同。成材干燥的過程控制是以干燥介質的相對濕度為準，必須注意防止干燥應力的產生；而人造板所用片狀、粒狀材料的干燥則是在相對高溫、高速和連續化條件下進行的，加熱階段終了立即轉入減速干燥階段。單板及刨花等材料薄,表面積大,干燥應力的影響甚小或者不存在。加之在切削過程中木材組織發生不同程度的松弛，水分擴散阻力小，木材內部水分擴散規律對單板、刨花等就失去意義。干燥的熱源大都是用蒸氣或燃燒氣體。

三、施膠

施膠包括單板涂膠、刨花及纖維施膠。單板涂膠在歐洲仍沿用傳統的滾筒涂膠，美國自70年代起許多膠合板廠已改用淋膠。中國膠合板廠也用滾筒涂膠。淋膠方法適宜于整張化中板和自動化組坯的工藝過程。刨花及纖維施膠現在主要用噴膠方法。

四、成型

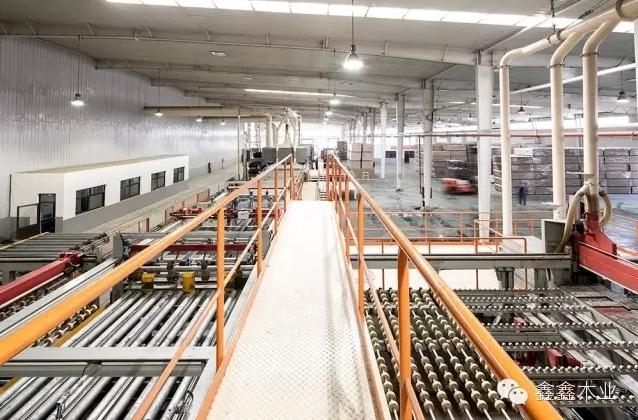

成型和加壓膠合板的組坯，刨花板纖維板的板坯成型和加壓都屬于人造板制造的成型工藝。加壓分預壓及熱壓。使用無墊板系統時必需使板坯經過預壓。它使板坯在推進熱壓機時不致損壞。熱壓工序是決定企業生產能力和產量的關鍵工序，人造板工業中常用的熱壓設備主要是多層熱壓機，此外，單層大幅面熱壓機和連續熱壓機也逐漸被采用。刨花板工廠多用單層熱壓機，中密度纖維板制造中使用單層壓機就可以實現高頻和蒸氣聯合使用的復式加熱，有利于縮短加壓周期和改善產品斷面密度的均勻性。

五、**處理

最終加工板材從熱壓機卸出后，經過冷卻和含水率平衡階段，即進行鋸邊、砂光，硬質纖維板需經熱處理及調濕處理。根據使用要求，有些板材還需進行浸漬、油漆、復面、封邊等特殊處理。
